Biaxial 90 asteen tee -ruusukkeen venymämittarit

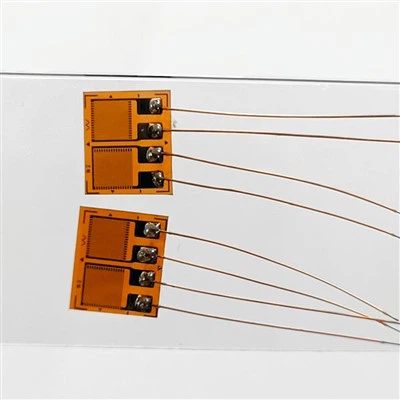

Biaxial 90 asteen tee -ruusukkeen venymämittarit BB -sarja, jota kutsutaan 90 asteen ruusukkeiksi, nämä venymämittarit koostuvat kahdesta mittauselementille, jotka on suunnattu kohtisuoraan toisiinsa. Niitä käytetään sovelluksissa, joissa pääjännityssuunnat tunnetaan. Yksi mittauselementti on kohdistettu venymän . 90 asteen ruusukkeen venymämittarien suunnan kanssa, joka voidaan konfiguroida puolisilta piireihin. Täydelliset siltapiirit voidaan luoda myös käyttämällä useita ruusuja.
Malli: BB -sarja
Kantomateriaali: Fenolinen aldehydi /polyimidi /epoksi
Mittausmateriaali: Folio (nikkeli kupariseos, Constantan tai Karma)
Resistanssi: 350-1000 ohm
Elementit: 2
Päätelaitteet: 3 tai 4
Käyttölämpötila －30-80 astetta, lämpötilan kompensointialue ＋ 10-80 astetta
Kolme (3) juotospistettä, pitkät termit vakaa.
| MALLI | Ruudukon koko (mm) |
Peruskoko (mm) | Ruudukon etäisyys (mm) |
| BF (BA/BE) 350-2BB | 2.6×3 .3 | 6.3×7 .6 | / |
| BF (BA/BE) 350-3BB | 3.0×3 .1 | 6.8×7 .6 | / |
| BF (BA/BE) 1000-2BB | 2.6×3 .0 | 6.3×7 .5 | / |
| BF (BA/BE) 1000-3BB | 3.0×3 .1 | 6.8×7 .6 | / |
| Bf (ba/be) 350 - 3bb-a | 3.0×3 .1 | 6.8×7 .6 | / |
| Bf (ba/be) 1000 - 3bb-a | 3.0×3 .1 | 6.8×7 .6 | / |
Sovellukset:
Taivutuspalkit:Rakenteelliset komponentit, kuten i - palkit, ulot tai konekehykset.
Aksiaalikuorman seuranta:Pylväät, tuot tai solmiotangot jännityksen/puristuksen alla.
Paineastiat:Veopan ja aksiaalisten rasitusten mittaus putkistoissa tai säiliöissä.
Autoteollisuustestaus:Jousitusvarret, rungon komponentit tai jarrupolkimet.
Teollisuuskoneet:Puristimet, nosturit tai robottivarret, joille altistuu taivutuskuormat.
Esimerkki käyttötapa:
ROBOTTIEN KYSYMYKSEN SEUNNISTAMINEN SEURAAMINEN:
Asenna BB -sarjan mittarit 90 asteessa käsivarren ylä- ja alapinnoihin.
Yhdistä tiedonkeruujärjestelmään puoliksi - siltatilassa.
Mittaa todellinen - Ajan taivutusjännitys toiminnan aikana hyötykuorman optimoimiseksi ja ylikuormituksen estämiseksi.
Milloin BB vs. HA -sarja:
BB -sarja (90 astetta):Paras taivutus-, aksiaalikuormitus tai sovellukset, jotka vaativat lämpötilan kompensointia puoliksi - siltaasetuksessa.
HA -sarja (45 astetta):Optimoitu leikkaus-/vääntöjännityksen mittaamiseen.
Tarkka BB -sarjan tekniset tiedot ota yhteyttä valmistajan tietotapaukseen tai tekniseen tukeen.
Huomaa:Muita malleja ja kokoja on saatavana asiakaspyyntöjen mukaan
MOQ: 20kpl
